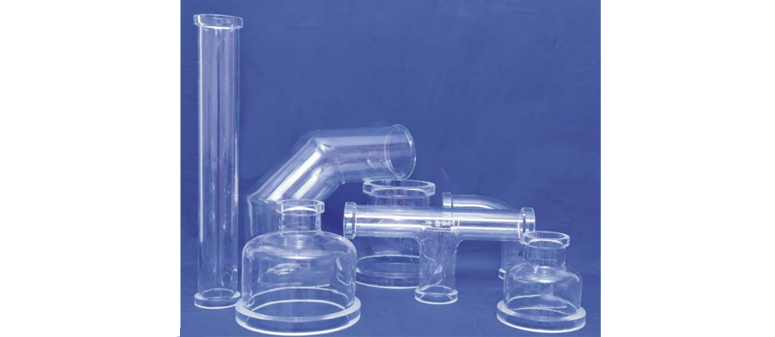

Borosilicate glass 3.3 pipeline offer many advantages for its use in chemical, pharmaceutical industries together with precious metal refining, dye works & electroplating because of its following characteristics
- Inert to almost all chemicals, hence no risk of contamination and no unwanted flavours or colours are imparted into product
- Transparency allows visual monitoring of the process, flow patterns, colour changes etc
- Almost universal resistance to corrosion. Along service life is guaranteed.
- Smooth surface permits easy cleaning and prevents fouling.
PIPE SECTIONS
|
DN L
|
12 Cat Ref.
|
15 Cat Ref.
|
25 Cat Ref.
|
40 Cat Ref.
|
50 Cat Ref.
|
|
100
|
PS0.5/100
|
PS0.7/100
|
PS1/100* |
PS1.5/100*
|
PS2/100
|
|
150
|
PS0.5/150
|
PS0.7/150
|
PS1/150* |
PS1.5/150*
|
PS2/150*
|
|
200
|
PS0.5/200
|
PS0.7/200
|
PS1/200 |
PS1.5/200
|
PS2/200
|
|
250
|
PS0.5/250
|
PS0.7/250
|
PS1/250 |
PS1.5/250
|
PS2/250
|
|
300
|
PS0.5/300
|
PS0.7/300
|
PS1/300 |
PS1.5/300
|
PS2/300
|
|
400
|
PS0.5/400
|
PS0.7/400
|
PS1/400 |
PS1.5/400
|
PS2/400
|
|
500
|
PS0.5/500
|
PS0.7/500
|
PS1/500 |
PS1.5/500
|
PS2/500
|
|
600
|
PS0.5/600
|
PS0.7/600
|
PS1/600 |
PS1.5/600
|
PS2/600
|
|
750
|
PS0.5/750
|
PS0.7/750
|
PS1/750 |
PS1.5/750
|
PS2/750
|
|
900
|
PS0.5/900
|
PS0.7/900
|
PS1/900 |
PS1.5/900
|
PS2/900
|
|
1000
|
PS0.5/1000
|
PS0.7/1000
|
PS1/1000* |
PS1.5/1000*
|
PS2/1000*
|
|
DN L
|
80 Cat.Ref.
|
100 Cat.Ref.
|
150 Cat.Ref.
|
|
150
|
PS3/150*
|
PS4/150
|
PS6/150
|
|
200
|
PS3/200
|
PS4/200
|
PS6/200
|
|
250
|
PS3/250*
|
PS4/250*
|
PS6/250*
|
|
300
|
PS3/300
|
PS4/300
|
PS6/300*
|
|
400
|
PS3/400
|
PS4/400
|
PS6/400
|
|
500
|
PS3/500
|
PS4/500
|
PS6/500
|
|
600
|
PS3/600*
|
PS4/600*
|
PS6/600
|
|
750
|
PS3/750
|
PS4/750
|
PS6/750
|
|
900
|
PS3/900
|
PS4/900
|
PS6/900
|
|
1000
|
PS3/1000*
|
PS4/1000*
|
PS6/1000*
|
|
DN L
|
225 Cat.Ref. | 300 Cat.Ref. | 400 Cat.Ref. |
|
300
|
PS9/300
|
PS12/300
|
PS16/300
|
|
400
|
PS9/400
|
PS12/400
|
|
|
500
|
PS9/500
|
PS12/500
|
PS16/500
|
|
600
|
PS9/600
|
PS12/600
|
|
|
750
|
PS9/750
|
PS12/750
|
PS16/750
|
|
900
|
PS9/900
|
PS12/900
|
|
|
1000
|
PS9/1000*
|
PS12/1000*
|
PS16/1000
|
|
1200
|
PS9/1200
|
PS12/1200
|
PS16/1200
|
|
1500
|
PS9/1500
|
PS12/1500
|
PS16/1500
|
| DN L | 450 Cat.Ref. | 600 Cat.Ref. | 800 Cat.Ref. | 1000 Cat.Ref. |
|
300
|
PS18/300 |
-
|
-
|
-
|
|
500
|
PS18/500 |
PS24/500
|
PS32/500
|
PS40/500
|
|
750
|
PS18/750 |
-
|
-
|
-
|
|
1000
|
PS18/1000 |
PS24/1000
|
PS32/1000
|
PS40/1000
|
|
1200
|
PS18/1200 |
-
|
-
|
-
|
|
1500
|
PS18/1500* |
PS24/1500*
|
PS32/1500
|
-
|
SPACERS
Spacers are used to make-up small increaments inlength.
|
DN L
|
12 Cat.Ref.
|
15 Cat.Ref.
|
25 Cat.Ref.
|
40 Cat.Ref.
|
50 Cat.Ref.
|
|
5
|
SS0.5/5
|
SS0.7/5
|
SS1/5
|
SS1.5/5
|
SS2/5
|
|
15
|
SS0.5/15
|
SS0.7/15
|
SS1/15
|
SS1.5/15
|
SS2/15
|
|
25
|
SS0.5/25
|
SS0.7/25
|
SS1/25
|
SS1.5/25
|
SS2/25
|
PTFE SPACERS
|
DN L
|
12 Cat.Ref.
|
15 Cat.Ref.
|
25 Cat.Ref.
|
40 Cat.Ref.
|
50 Cat.Ref.
|
||
|
5
|
SST1/5*
|
SST0.5/5
|
SST0.7/5
|
SST1.5/5*
|
SST2/5*
|
||
|
10
|
SST1/10*
|
SST0.5/10
|
SST0.7/10
|
SST1.5/10*
|
SST2/10*
|
||
|
15
|
SST1/15*
|
SST0.5/15
|
SST0.7/15
|
SST1.5/15*
|
SST2/15*
|
||
|
20
|
SST1/20*
|
SST0.5/20
|
SST0.7/20
|
SST1.5/20*
|
SST2/20*
|
||
EQUAL TEES
| Cat.Ref. | DN |
L
|
PT0.7 |
15 |
50 |
PT1* |
25 |
100 |
PT1.5* |
40 |
150 |
PT2* |
50 |
150 |
PT3 |
80 |
200 |
PT4 |
100 |
250 |
PT6 |
150 |
250 |
PT9 |
225 |
375 |
PT12 |
300 |
450 |

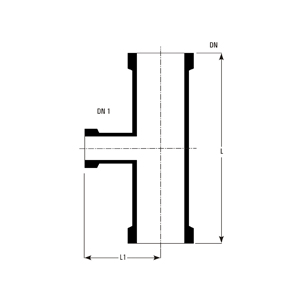

UNEQUAL TEES
| Cat.Ref. | DN |
DN1 |
L |
L1
|
PTU1/0.7 |
25 |
15 |
150 |
75 |
PTU1.5/1 |
40 |
25 |
200 |
75 |
PTU2/1 |
50 |
25 |
200 |
80 |
PTU2/1.5 |
50 |
40 |
200 |
100 |
PTU3/1 |
80 |
25 |
250 |
100 |
PTU3/1.5 |
80 |
40 |
250 |
100 |
PTU3/2 |
80 |
50 |
250 |
115 |
PTU4/1 |
100 |
25 |
250 |
110 |
PTU4/1.5 |
100 |
40 |
250 |
125 |
PTU4/2 |
100 |
50 |
250 |
125 |
PTU4/3 |
100 |
80 |
300 |
150 |
PTU6/1 |
150 |
25 |
250 |
150 |
PTU6/1.5 |
150 |
40 |
250 |
150 |
PTU6/2 |
150 |
50 |
250 |
150 |
PTU6/3 |
150 |
80 |
300 |
175 |
PTU6/4 |
150 |
100 |
300 |
200 |
PTU9/1 |
225 |
25 |
300 |
185 |
PTU9/1.5 |
225 |
40 |
300 |
185 |
PTU9/2 |
225 |
50 |
300 |
185 |
PTU9/3 |
225 |
80 |
300 |
210 |
PTU9/4 |
225 |
100 |
450 |
250 |
PTU9/6 |
225 |
150 |
450 |
275 |
PTU12/1 |
300 |
25 |
400 |
230 |
PTU12/1.5 |
300 |
40 |
400 |
230 |
PTU12/2 |
300 |
50 |
400 |
230 |
PTU12/3 |
300 |
80 |
400 |
275 |
PTU12/4 |
300 |
100 |
400 |
275 |
PTU12/6 |
300 |
150 |
450 |
300 |
PTU12/9 |
300 |
225 |
600 |
300 |
PTU16/1.5 |
400 |
40 |
400 |
275 |
PTU16/2 |
400 |
50 |
400 |
275 |
PTU16/3 |
400 |
80 |
400 |
300 |
PTU16/4 |
400 |
100 |
400 |
300 |
PTU16/6 |
400 |
150 |
500 |
350 |
PTU16/9 |
400 |
225 |
800 |
450 |
PTU16/12 |
400 |
300 |
800 |
450 |
PTU18/1.5 |
450 |
40 |
400 |
300 |
PTU18/2 |
450 |
50 |
400 |
300 |
PTU18/3 |
450 |
80 |
400 |
320 |
PTU18/4 |
450 |
100 |
400 |
320 |
PTU18/6 |
450 |
150 |
600 |
380 |
PTU18/9 |
450 |
225 |
800 |
400 |
PTU18/12 |
450 |
300 |
800 |
400 |
PTU24/4 |
600 |
100 |
600 |
450 |
PTU24/6 |
600 |
150 |
600 |
450 |
PTU24/9 |
600 |
225 |
800 |
525 |
PTU24/12 |
600 |
300 |
800 |
525 |
REDUCERS
| Cat.Ref. | DN |
DN1 |
L
|
| PR1/0.7 | 25 |
15 |
100 |
| PR1.5/1* | 40 |
25 |
100 |
| PR2/1* | 50 |
25 |
100 |
| PR2/1.5 | 50 |
40 |
100 |
| PR3/1* | 80 |
25 |
125 |
| PR3/1.5 * | 80 |
40 |
125 |
| PR3/2* | 80 |
50 |
125 |
| PR4/1* | 100 |
25 |
150 |
| PR4/1.5* | 100 |
40 |
150 |
| PR4/2* | 100 |
50 |
150 |
| PR4/3 * | 100 |
80 |
150 |
| PR6/1 * | 150 |
25 |
200 |
| PR6/1.5* | 150 |
40 |
200 |
| PR6/2* | 150 |
50 |
200 |
| PR6/3* | 150 |
80 |
200 |
| PR6/4 * | 150 |
100 |
200 |
| PR9/1 * | 225 |
25 |
250 |
| PR9/1.5* | 225 |
40 |
250 |
| PR9/2* | 225 |
50 |
250 |
| PR9/3 * | 225 |
80 |
250 |
| PR9/4* | 225 |
100 |
250 |
| PR9/6 * | 225 |
150 |
250 |
| PR12/1 * | 300 |
25 |
300 |
| PR12/1.5* | 300 |
40 |
300 |
| PR12/2* | 300 |
50 |
300 |
| PR12/3 * | 300 |
80 |
300 |
| PR12/4* | 300 |
100 |
300 |
| PR12/6 * | 300 |
150 |
300 |
| PR12/9 * | 300 |
225 |
300 |
| PR16/1.5 | 400 |
40 |
350 |
| PR16/2 | 400 |
50 |
350 |
| PR16/3 | 400 |
80 |
350 |
| PR16/4 | 400 |
100 |
350 |
| PR16/6 | 400 |
150 |
350 |
| PR16/9 | 400 |
225 |
350 |
| PR16/12 | 400 |
300 |
350 |
| PR18/1.5 | 450 |
40 |
375 |
| PR18/2 | 450 |
50 |
375 |
| PR18/3 | 450 |
80 |
375 |
| PR18/4 | 450 |
100 |
375 |
| PR18/6 | 450 |
150 |
375 |
| PR18/9 | 450 |
225 |
375 |
| PR18/12 | 450 |
300 |
375 |
| PR24/4 | 600 |
100 |
400 |
| PR24/6 | 600 |
150 |
400 |
| PR24/9 | 600 |
225 |
425 |
| PR24/12 | 600 |
300 |
425 |
BENDS 90
Cat.Ref. |
DN |
L |
TYPE |
||
PB0.7/90 |
15 |
50 |
A |
||
PB1/90* |
25 |
100 |
A |
||
PB1.5/90* |
40 |
150 |
A |
||
PB2/90* |
50 |
150 |
A |
||
PB3/90* |
80 |
200 |
B |
||
PB4/90* |
100 |
250 |
B |
||
PB6/90* |
150 |
250 |
B |
||
PB9/90 * |
225 |
375 |
B |
||
PB12/90 * |
300 |
450 |
B |
||
BENDS 45
Cat.Ref. |
DN |
L |
TYPE |
||
PB0.7/45 |
15 |
50 |
A |
||
PB1/45 |
25 |
75 |
A |
||
PB1.5/45 |
40 |
100 |
A |
||
PB2/45 |
50 |
100 |
A |
||
PB3/45 |
80 |
125 |
B |
||
PB4/45 |
100 |
175 |
B |
||
PB6/45 |
150 |
250 |
B |
||
PB9/45 |
225 |
375 |
B |
||
U BENDS
Cat.Ref. |
DN |
L |
|||
PU0.7 |
15 | 75 | |||
PU1* |
25 | 150 | |||
PU1.5* |
40 | 175 | |||
PU2 |
50 | 175 | |||
PU3 |
80 | 225 | |||
Y BENDS
Cat.Ref. |
DN |
L |
L1 |
L 2 |
|
PY0.7 |
15 |
125 |
50 |
80 |
|
PY1 |
25 |
200 |
75 |
150 |
|
PY1.5 |
40 |
250 |
100 |
175 |
|
PY2 |
50 |
300 |
125 |
200 |
|
PY3 |
80 |
350 |
150 |
250 |
|
PY4 |
100 |
450 |
150 |
350 |
|
BENDS 90 WITH THERMOMRTER BRANCH
Cat.Ref. |
DN |
DN1 |
L |
L1 |
TYPE |
PBT1.5 |
40 |
25 |
150 |
225 |
A |
PBT2 |
50 |
25 |
150 |
225 |
A |
PBT3 |
80 |
25 |
200 |
275 |
B |
PBT4 |
100 |
25 |
250 |
325 |
B |
PBT6 |
150 |
25 |
250 |
325 |
B |
PBT9 * |
225 |
25 |
375 |
490 |
B |
PBT12 * |
300 |
25 |
450 |
560 |
B |
U BENDS WITH BOTTOM OUTLET
Cat.Ref. |
DN |
DN1 |
L |
L1 |
|
PUO0.7 |
15 |
15 |
150 |
100 |
|
PUO1/0.7 |
25 |
15 |
250 |
150 |
|
PUO1* |
25 |
20 |
250 |
150 |
|
PUO1.5* |
40 |
40 |
275 |
175 |
|
PUO1.5/1 |
40 |
25 |
275 |
175 |
|
PUO2 |
50 |
50 |
275 |
175 |
|
| PUO2/1 | 50 | 25 | 275 | 175 | |
| PUO3/1 | 80 | 25 | 350 | 225 | |
UNEQUAL CROSSES
Cat.Ref. |
DN |
DN1 |
DN2 |
L |
L1 |
L2 |
PXU2/1/1 |
50 |
25 |
25 |
200 |
80 |
80 |
PXU2/1.5/1 |
50 |
40 |
25 |
200 |
100 |
80 |
PXU3/1/1 |
80 |
25 |
25 |
250 |
100 |
100 |
PXU3/1.5/1 |
80 |
40 |
25 |
250 |
100 |
100 |
PXU3/2/1 |
80 |
50 |
25 |
250 |
115 |
100 |
PXU4/1/1 |
100 |
25 |
25 |
250 |
110 |
110 |
PXU4/1.5/1 |
100 |
40 |
25 |
250 |
125 |
110 |
PXU4/2/1 |
100 |
50 |
25 |
250 |
125 |
110 |
PTU4/3/1 |
100 |
80 |
25 |
300 |
150 |
150 |
PXU6/1.5/1 |
150 |
40 |
25 |
250 |
150 |
150 |
PXU6/2/1 |
150 |
50 |
25 |
250 |
150 |
150 |
PXU6/3/2 |
150 |
80 |
50 |
300 |
175 |
150 |
PXU6/4/2 |
150 |
100 |
80 |
300 |
200 |
150 |
PXU9/1.5/1.5 |
225 |
40 |
40 |
300 |
185 |
185 |
PXU9/2/1.5 |
225 |
50 |
40 |
300 |
185 |
185 |
PXU9/3/1.5 |
225 |
80 |
40 |
300 |
210 |
185 |
PXU9/4/2 |
225 |
100 |
50 |
450 |
250 |
185 |
PXU9/6/3 |
225 |
150 |
80 |
450 |
275 |
210 |
PXU12/2/1.5 |
300 |
50 |
40 |
400 |
230 |
230 |
PXU12/3/1.5 |
300 |
80 |
40 |
400 |
275 |
230 |
PXU12/4/1.5 |
300 |
100 |
40 |
400 |
275 |
230 |
PXU12/6/2 |
300 |
150 |
50 |
450 |
300 |
230 |
PXU12/9/3 |
300 |
225 |
80 |
600 |
300 |
275 |
PXU16/1.5/1.5 |
400 |
40 |
40 |
400 |
275 |
275 |
PXU16/3/1.5 |
400 |
80 |
40 |
400 |
300 |
275 |
PXU16/4/1.5 |
400 |
100 |
40 |
400 |
300 |
275 |
PXU16/6/3 |
400 |
150 |
80 |
100% |
350 |
300 |
PXU16/9/4 |
400 |
225 |
100 |
800 |
450 |
300 |
PXU18/1.5/1.5 |
450 |
40 |
40 |
400 |
300 |
300 |
PXU18/3/1.5 |
450 |
80 |
40 |
400 |
320 |
300 |
PXU18/4/1.5 |
450 |
100 |
40 |
400 |
320 |
300 |
PXU18/6/3 |
450 |
150 |
80 |
600 |
380 |
320 |
PXU18/9/4 |
450 |
225 |
100 |
800 |
400 |
320 |
CROSSES
| Cat.Ref. | DN | L |
PX0.7 |
15 | 50 |
PX1 |
25 | 100 |
PX1.5 |
40 | 150 |
PX2 |
50 | 150 |
PX3 |
80 | 200 |
PX4 |
100 | 250 |
CLOSURES
| Cat.Ref. | DN | L |
PBE0.7 |
15 | 40 |
PBE1* |
25 | 50 |
PBE1.5* |
40 | 75 |
PBE2* |
50 | 75 |
PBE3* |
80 | 100 |
PBE4* |
100 | 125 |
PBE6 |
150 | 125 |
PBE9 |
225 | 150 |
PBE12 |
300 | 150 |
BLINDS
Cat.Ref. |
DN | L |
PBF1* |
25 | 8 |
PBF1.5* |
40 | 8 |
PBF2* |
50 | 8 |
PBF3* |
80 | 8 |
PBF4* |
100 | 9 |
PBF6 |
150 | 9 |
PBF9 |
225 | 9 |
PBF12 |
300 | 9 |
JACKETTED PIPE SECTIONS
For heating of pipe and for controlling the temperature throughout the column, the jacketed pipe sections are provided. Glass jacket is sealed to the pipe section using Viton 'O' ring and other sealing compositions. The seal prevents impermissibly high stresses between two tubes and allows the movement which comes due to thermal expansion. Maximum operating pressure in the jacket :
- DN 80 - DN 150 1.0 bar
- DN 225 - DN 300 0.5 bar
|
Cat.Ref.
|
DN
|
L
|
d
|
DN1
|
J
|
J1
|
|
PSD3/1000
|
80
|
1000
|
100
|
25
|
850
|
750
|
|
PSD4/1000
|
100
|
1000
|
150
|
25
|
850
|
750
|
|
PSD6/1000
|
150
|
1000
|
225
|
25
|
850
|
700
|
|
PSD9/1000
|
225
|
1000
|
300
|
25
|
850
|
700
|
|
PSD12/1000
|
300
|
1000
|
400
|
25
|
850
|
650
|
ADAPTOR PLATE FOR REACTORS
When reactors have a curved end nozzle, these adaptors are used as interface spacer to connect the glass/bellow with reactor. A flat metal ring with rubber cusions is enveloped with PTFE, to provide ideal sealing. Only PTFE comes in the contact of process fluid.
|
Cat.Ref.
|
DN
|
D
|
D1
|
L
|
|
EMP1
|
25
|
25
|
60
|
10
|
|
EMP1.5*
|
40
|
37
|
80
|
10
|
|
EMP2*
|
50
|
50
|
100
|
10
|
|
EMP3*
|
80
|
75
|
120
|
12
|
|
EMP4*
|
100
|
100
|
155
|
12
|
|
EMP6*
|
150
|
150
|
210
|
12
|
|
EMP9
|
225
|
200
|
260
|
15
|
|
EMP12
|
300
|
300
|
360
|
15
|

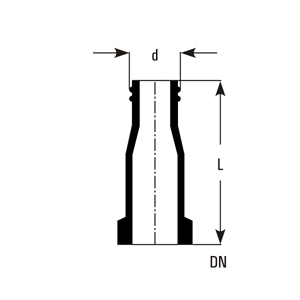

HOSE CONNECTORS
|
Cat.Ref.
|
DN
|
Thread
|
d
|
L
|
|
PHC0.5/0.25
|
12
|
GL14
|
13.75
|
70
|
|
PHC0.7/0.75
|
15
|
GL14
|
11
|
70
|
|
PHC1/1*
|
25
|
GL25
|
28
|
90
|
|
PHC1/0.75
|
25
|
GL18
|
22
|
90
|
|
PHC1/0.5
|
25
|
GL18
|
15
|
90
|
|
PHC1/0.25
|
25
|
GL14
|
11
|
90
|
|
PHC1.5/1
|
40
|
GL25
|
28
|
100
|
|
PHC1.5/0.75
|
40
|
GL18
|
22
|
100
|
BEND HOSE CONNECTORS
|
Cat.Ref.
|
DN
|
Thread
|
d
|
L
|
|
PBHC0.5/0.25
|
12
|
GL14
|
13.75
|
50
|
|
PBHC0.7/0.75
|
15
|
GL14
|
13.75
|
50
|
|
PBHC1/1*
|
25
|
GL25
|
24.5
|
60
|
|
PBHC1/0.75
|
25
|
GL18
|
17.5
|
60
|
|
PBHC1.5/0.75
|
40
|
GL18
|
17.5
|
75
|
|
PBHC2/.75
|
50
|
GL18
|
17.5
|
100
|
